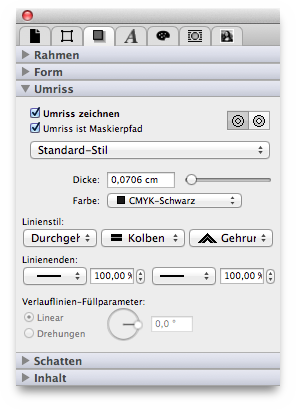

Wenn diese Checkbox abgehakt ist, wird der Umriss der
Rahmen-Form gezeichnet. Je nach Rahmen-Typ ist dieser Schalter
standardmäßig nicht aktiviert (z.B. bei Textrahmen), kann aber
jederzeit nachträglich geändert werden. Ob die Form selbst auch
gezeichnet wird, hängt von den Einstellungen im Bereich Form
des Rahmen-Inspektors ab.
Dieser Schalter ist sehr wichtig, um die eleganten
Maskiermethoden von iCalamus zu aktivieren. Erst wenn dieser Schalter
aktiviert ist (Checkbox abgehakt), wird der Umriss auch zum Maskieren
verwendet. Je nach Einstellung und Pfad-Anzahl kann es auch eine
Innenmaskierung (Punze
) geben.
Bei Objekten mit zwei Vektorpfaden bestimmt der Schalter ganz rechts, ob die Innenkontur ggf. auch als Maske genutzt werden und den Hintergrund ausstanzen oder ob sie nur als Linie gezeichnet werden soll.
Hier können Sie nummerisch oder mit einem Schieberegler einstellen, wie dick die Umrisslinie sein soll.
Im Menü ganz links legen Sie den Stil für den Linienstrich
selbst fest. Zur Auswahl stehen verschiedene Stile von
durchgehend
über gepunktet
und gestrichelt
bis
hin zu kombinierten Linienstrich-Stilen.
Im Menü rechts davon legen Sie fest, wie die Enden von Linienstrich-Unterbrechungen gezeichnet werden sollen.
Das Menü danach legt fest, wie Linienstrich-Winkel gezeichnet werden sollen. Es gibt drei unterschiedliche Arten: Gehrung, rund und schräg.
Sie können dem Linienanfang und dem Linienende unterschiedliche Symbole zuweisen, z.B. um Pfeile oder Schaltungen zu realisieren.
Links legen Sie Größe und Art des Linienanfang-Symbols fest, rechts Größe und Art des Linienend-Symbols.
Diese Parametergruppe ist dann wählbar, wenn Sie dem Rahmen-Umriss (im Farbe-Inspektor) eine Verlaufsfarbe als Umrissfarbe zugewiesen haben. Dann können Sie hier einstellen, wie die Verlaufsfarbe den Umriss zeichnen soll. Sie können einen Drehwinkel und einen linearen oder radialen Verlauf festlegen.
