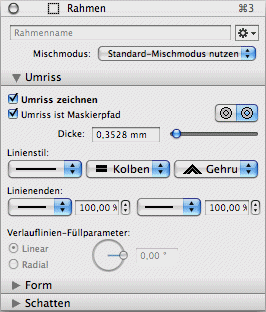

Rahmen-Umriss

Umriss zeichnen
Wenn diese Checkbox abgehakt ist, wird der Umriss der Rahmen-Form gezeichnet. Je nach Rahmen-Typ ist dieser Schalter standardmäßig nicht aktiviert (z.B. bei Textrahmen), kann aber jederzeit nachträglich geändert werden. Ob die Form selbst auch gezeichnet wird, hängt von den Einstellungen im Bereich Form des Rahmen-Inspektors ab.
Umriss ist Maskierpfad
Dieser Schalter ist sehr wichtig, um die eleganten Maskiermethoden von iCalamus zu aktivieren. Erst wenn dieser Schalter aktiviert ist (Checkbox abgehakt), wird der Umriss auch zum Maskieren verwendet. Je nach Einstellung und Pfad-Anzahl kann es auch eine Innenmaskierung (Punze) geben.
Bei Objekten mit zwei Vektorpfaden bestimmt der Schalter ganz rechts, ob die Innenkontur ggf. auch als Maske genutzt werden und den Hintergrund ausstanzen oder ob sie nur als Linie gezeichnet werden soll.
Umriss-Dicke

Hier können Sie nummerisch oder mit einem Schieberegler einstellen, wie dick die Umrisslinie sein soll.
Linienstil

Im Menü ganz links legen Sie den Stil für den Linienstrich selbst fest. Zur Auswahl stehen verschiedene Stile von durchgehend über gepunktet und gestrichelt bis hin zu kombinierten Linienstrich-Stilen.
Im Menü rechts davon legen Sie fest, wie die Enden von Linienstrich-Unterbrechungen gezeichnet werden sollen.
Das Menü danach legt fest, wie Linienstrich-Winkel gezeichnet werden sollen. Es gibt drei unterschiedliche Arten: Gehrung, rund und schräg.
Linienenden

Sie können dem Linienanfang und dem Linienende unterschiedliche Symbole zuweisen, z.B. um Pfeile oder Schaltungen zu realisieren.
Links legen Sie Größe und Art des Linienanfang-Symbols fest, rechts Größe und Art des Linienend-Symbols.
Verlauflinien-Füllparameter
Diese Parametergruppe ist dann wählbar, wenn Sie dem Rahmen-Umriss (im Farbe-Inspektor) eine Verlaufsfarbe als Umrissfarbe zugewiesen haben. Dann können Sie hier einstellen, wie die Verlaufsfarbe den Umriss zeichnen soll. Sie können einen Drehwinkel und einen linearen oder radialen Verlauf festlegen.
