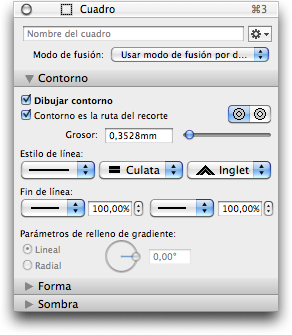

Contorno de cuadro

Draw outline

Al activar esta función, el contorno del cuadro de sombra será dibujado. El color del contorno será el que se encuentre seleccionado en 'Contorno' de la Paleta de color. Esta función no está activada inicialmente en varios tipos de cuadros. (por ejemplo, cuadros de texto) pero pueden ser cambiados en cualquier momento.
Si el cuadro está relleno, o el contorno del cuadro será dibujado, depende de la configuración de las secciones de la forma y del contorno del cuadro en la paleta de Cuadro.

El cuadro corta un trazado

Esta función es muy importante dado que ella activa los métodos de máscaras de iCalamus. El contorno de un cuadro será usado únicamente como una máscara cuando esta función está activa (casilla activada). Si hay más de un trazado en la forma, puede definir si se juntan las máscaras o no.
Si los objetos tienen dos trazados vectoriales, el sector más a la derecha define si el trazado junto debe ser usado como una máscara también, enmascarando el fondo, o si debe ser dibujado como una línea.

Grosor del contorno

Defina aquí el grosor del contorno introduciendo un valor numérico, o moviendo el control deslizante.

Estilo de línea

En la parte izquierda del menú se define el estilo de línea y el pincel. Puede elegir entre diferentes estilos desde 'sólido', 'punteado', 'guionado', hasta combiarlos con los tipos de pinceles.
El menú de la derecha del menú de estilo de línea define como deben terminar las líneas al ser dibujadas.
El siguiente menu define como se deben dibujar las esquinas del pincel. Hay tres tipos diferentes: inglete, redondeado y bisel.

Fin de línea

Puede asignar diferentes símbolos al inicio de línea y al final, por ejemplo flechas y diseños técnicos.
Puede definir el tamaño y tipo del símbolo de inicio de línea en el sector izquierdo, y el tamaño y tipo del símbolo de fin de línea en la sección derecha.

Parámetros de gradiente

Este grupo de parámetros pueden ser seleccionados solo cuando ha asignado un gradiente como un color de contorno (En la Paleta de color). Entonces puede definir aquí como el gradiente dibujará el contorno. Puede definir un ángulo de rotación y elegir entre un gradiente lineal o radial.
