Outil Vectoriel

Utilisez cet outil pour éditer des objets et des tracés vectoriels, pour ajouter et supprimer des points de contrainte vectoriels, modifier le type de tracé vectoriel et créer de nouveaux tracés vectoriel.

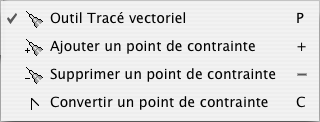

Outil Tracé vectoriel

Utilisez cet outil pour réaliser des tracés vectoriels. Cliquez un point quelconque dans le document pour y débuter le tracé. Cliquez ensuite une nouvelle position. Une ligne vectorielle va être tracée entre le point de départ et le point d'arrivée. Si vous déplacez la souris tout en maintenant son bouton pressé, une courbe de bézier est créée entre le point de départ et d'arrivée. Vous pourrez l'ajuster tant que vous maintenez le bouton de la souris pressé. Poursuivez ces actions jusqu'à ce que vous ayez placé tous vos points. Vous pouvez suspendre votre saisie et la rependre à tout moment, le nouveau point saisi sera toujours lié au dernier point saisi. Si vous souhaitez déplacer un point ou des points de la courbe de bézier vous devez activer l'outil Sélection.

Ajouter un point de contrainte

En cliquant sur le tracé vectoriel avec cet outil, un nouveau point de contrainte va être inséré à la position cliquée.

Supprimer un point de contrainte

Si vous souhaitez supprimer un point de contrainte du tracé vectoriel, sélectionnez cet outil et cliquez le point de votre choix qui sera immédiatement supprimé.

Convertir le point de contrainte

Si vous cliquez une courbe de bézier avec cet outil, celle-ci sera convertie en une ligne vectorielle. Si vous cliquez sur une ligne vectorielle, celle-ci sera convertie en courbe de bézier avec pour référence la précédente ligne par défaut. Vous pouvez ensuite déplacer les points de contrainte afin de formater la courbe à vos besoins.
