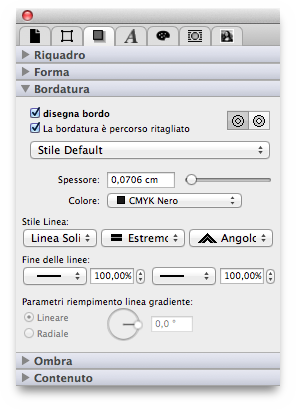

Quando selezionate questo checkbox, il bordo della forma del riquadro verrà disegnato/mostrato. Questo checkbox non è attivato in molti tipi di riquadri (es. riquadri testo) ma può essere attivato successivamente in ogni momento. Se la forma verrà disegnata autonomamente dipende dai settaggi nella sezione 'Forma' dell'Ispettore Riquadro.
Questa checkbox è molto importante attiva dei metodi di mascheratura in iCalamus. Il bordo di un riquadro verrà usato solamente come una maschera quando questa box è attivata (checkbox selzionata). Se ci sono più di un percorso nella forma potrete definire se anche una mascheratura interna debba essere usata.
Se un oggetto ha due parcorsi vettoriali, il selettore di destra definisce se anche il percorso interno debba essere usato come maschera, mascheri il sottofondo o se debba essere invece rappresentato come una linea.
Quì definite lo spessore del bordo inserendo valori numerici o spostando lo slider.
Nel menù alla sinistra potete definire lo stile della linea.
Potete scegliere tra stili differenti da solido
,
punteggiato
, tratteggiato
sino a combinare gli stili
linea.
Il menù alla destra del menù stile linea definisce come debbano essere disegnati la parti terminali (inizio e fine) della linea.
Il seguente menù definisce come gli angoli della linea debbano esere disegnati. Ci sono tre tipi differenti: Normale, arrotondato, smussato.
Potete assegnare simboli differenti all'inizio e alla fine della linea, per esempio per realizzare una freccia o un layout tecnico.
Definite la dimensione ed il tipo del simbolo d'inizio nella sezione sinistra dal momento che definirete la dimensione e il tipo del simbolo di fine linea nella sezione destra.
Questo gruppo di parametri può essere selezionato solo quando avete assegnato un gradiente quale colore del bordo (nell'Ispettore Colore). Quindi potete definire quì come il gradiente debba disegnare il bordo. Potete definire anche l'agolo di rotazione e scegliere tra un gradiente lineare o radiale.
