iCalamus > Riferimenti > Palette Strumenti > Strumenti Creazione Indice

Strumento Linea

Utilizzate questo strumento per creare un riquadro linea. iCalamus offre tre strumenti linea e una serie di tipi linea pre-definiti, quali linea semplice, linee multiple, archi di linea e croci.

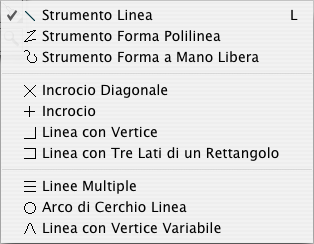

Scegliete il tipo di linea desiderato nello Strumento Linea facendo click sul simbolo Strumento Linea nella palette strumenti. Mantenete il bottone del mouse premuto sino a quando non vedrete apparire il menù dello Strumento Linea dove potrete scegliere il tipo di linea desiderato. Ora create un nuovo riquadro nel documento trascinando il mouse. Se premete [Esc] prima di rilasciare il bottone del mouse, la linea attualmente mostrata verrà cancellata immediatamente.

Strumento Linea

Usate quetso strumento se volete disegnare una linea semplice molto velocemente. Quando rilascerete il bottone del mouse, un riquadro linea viene creato e potrà essere modificata come tutti gli altri. Se premete [Esc] prima di rilasciare il bottone del mouse, la linea attualmente mostrata verrà cancellata immediatamente.
Trucco: Premete [Maisucole] per creare automaticamente linee diritte con angoli di 0, 45 o 90 (ecc.).

Strumento Forma Polilinea

Usando questo strumento potrete disegnare linee diritte. Fate click sui punti che dovrebbero essere collegati dalle linee. Se mentenete premuto il bottone del mouse mentre lo trascinate al prossimo punto, il risultato sarà una linea curva e non una diritta. Un doppio click sui terminali per modificare la polilinea.

Strumento Forma a Mano Libera

Disegnate a mano libera con lo Strumeno Forma Mano Libera. Semplicemente disegnate col cursore del mouse quello che vi piace. Appena rilacierete il bottone del mouse, il vostro tracciato disegnato verrà vettorializzato e arrotondato.

Tipi di Linea Semplice

I tipi di linea nel prossimo gruppo sono linee pre-definite che possono essere disegnate selezionando il tipo di linea relativo e craere così un riquadro: Incrocio Diagonale, Incrocio, Linea con Vertice, Linea con Tre Lati di un Rettangolo.

Tipi Linea Dinamici

L'ultimo gruppo dei tipi di linea offre i tipi di linea dinamici. Dopo aver creato il relativo riquadro linea, potrete cambiare i parametri relativi al tipo di linea nell'Ispettore Contenuto, es. il numero di Linee Multiple (come le linee dello spartito musicale) o un singolo angolo di una Linea Arco.
