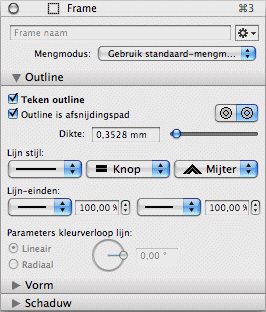

Frame-outline

[Deze sectie is nog niet vertaald.]

Teken outline

Wenn diese Checkbox abgehakt ist, wird der Umriss der Rahmen-Form gezeichnet. Je nach Rahmen-Typ ist dieser Schalter standardmäßig nicht aktiviert (z.B. bei Textrahmen), kann aber jederzeit nachträglich geändert werden. Ob die Form selbst auch gezeichnet wird, hängt van den Einstellungen im Bereich Form des Frame-inspectors ab.

Outline is afsnijdingspad

Dieser Schalter ist sehr wichtig, um die eleganten Maskiermethoden van iCalamus zu aktivieren. Erst wenn dieser Schalter aktiviert ist (Checkbox abgehakt), wird der Umriss auch zum Maskieren verwendet. Je nach Einstellung en Pfad-Anzahl kann es auch eine Innenmaskierung (Punze) geben.
Bei Objekten mit zwei Vektorpfaden bestimmt der Schalter ganz rechts, ob die Innenkontur ggf. auch als Maske genutzt werden en den Hintergrund ausstanzen of ob sie nur als Linie gezeichnet werden soll.

Outline dikte

Hier können Sie nummerisch of mit einem Schieberegler einstellen, wie dick die Umrisslinie sein soll.

Lijn stijl

Im Menü ganz links legen Sie den Stil voor den Linienstrich selbst fest. Zur Auswahl stehen verschiedene Stile van durchgehend über gepunktet en gestrichelt bis hin zu kombinierten Linienstrich-Stilen.
Im Menü rechts davon legen Sie fest, wie die Enden von Linienstrich-Unterbrechungen gezeichnet werden sollen.
Das Menü danach legt fest, wie Linienstrich-Winkel gezeichnet werden sollen. Es gibt drei unterschiedliche Arten: Gehrung, rund en schräg.

Lijn-einden

Sie können dem Linienanfang en dem Linienende unterschiedliche Symbole zuweisen, z.B. um Pfeile of Schaltungen zu realisieren.
Links legen Sie Größe en Art des Linienanfang-Symbols fest, rechts Größe en Art des Linienend-Symbols.

Parameters kleurverloop lijn

Diese Parametergruppe ist dann wählbar, wenn Sie dem Rahmen-Umriss (im Kleur-inspector) eine Verlaufsfarbe als Umrissfarbe zugewiesen haben. Dann können Sie hier einstellen, wie die Verlaufsfarbe den Umriss zeichnen soll. Sie können einen Drehwinkel en einen linearen of radialen Verlauf festlegen.
