Nyt linjeobjekt

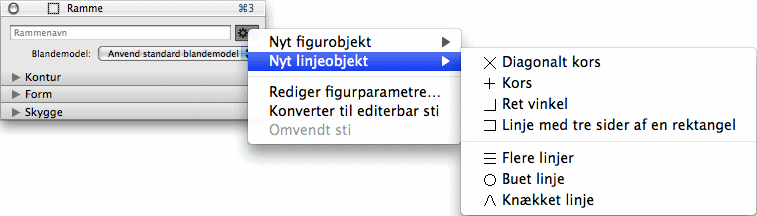

Selvom du måske plejer at anvende linjeværktøjet til at starte med når du opretter linjerammer, så husk at linjer også er figurer. Og selv linjerammer i iCalamus behøver ikke at bevare deres indhold – du kan let ændre dem når som helst. Du vælger blot funktionsmenu punktet 'Nyt linjeobjekt' og vælger en af de tilbudte linjefigurer.

Den første gruppe af linjefigurer tilbyder grundformer som ikke kan ændres. Den anden gruppe tilbyder 'dynamiske' linjefigurer som også har bruger-redigerbare parametre. Alle linjefigurer er beskrevet i detaljer herunder.

Der er ikke så meget at sige om de første fire grundlæggende linjefigurer. Brug dem, tilføj linjesymboler (f.eks. pil-ender) og forskellige stregtykkelser, farver og skygger for at tilpasse linjerne til dine behov.

Bemærk: Selvom linjer er vektorfigurer, har de ikke en egentlig figur, så det er ikke nødvendigt at skifte mellem til/fra i Tegn figur checkboksen i Rammeinspektøren.

Diagonalt kors



Kors



Ret vinkel



Linje med tre sider af en rektangel



---

Flere linjer

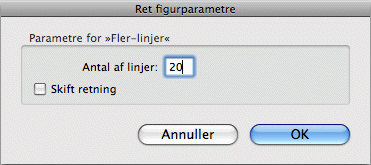

Denne linjefigur ser ret simpel ud, men kan være ret så effektfuld. Forøg antallet af linjer fra 3 til 5 – og du får perfekte linjerammer til brug som nodepapir.

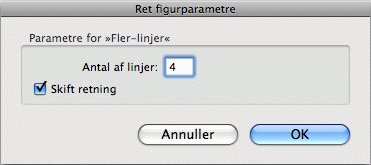

Men er mere som de kan bruges til. Ved anvendelse af forskellige linjeender, bør du også prøve funktionen Skift retning som vist herunder.




Buet linje

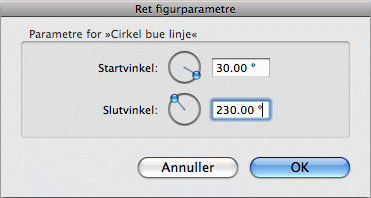

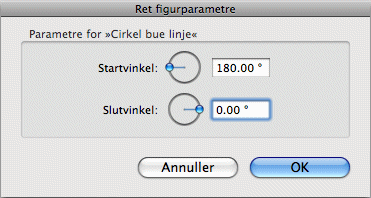

En fuld cirkel er her kun en speciel udgave af en buet linje. En buet linje er beskrevet ved en startvinkel og en slutvinkel. De danner konturen af en cirkel.



Knækket linje

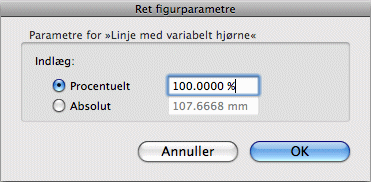

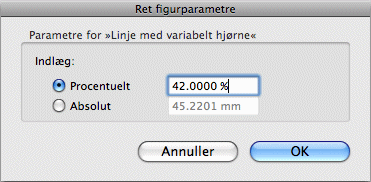

Denne linjer danner grundlæggende et tag men kan justeres som du måtte ønske det. Men husk også, at du selvfølgelig kan spejle disse tage i såvel vandret som lodret retning (i Geometri-inspektøren) for at få flere variationer.
